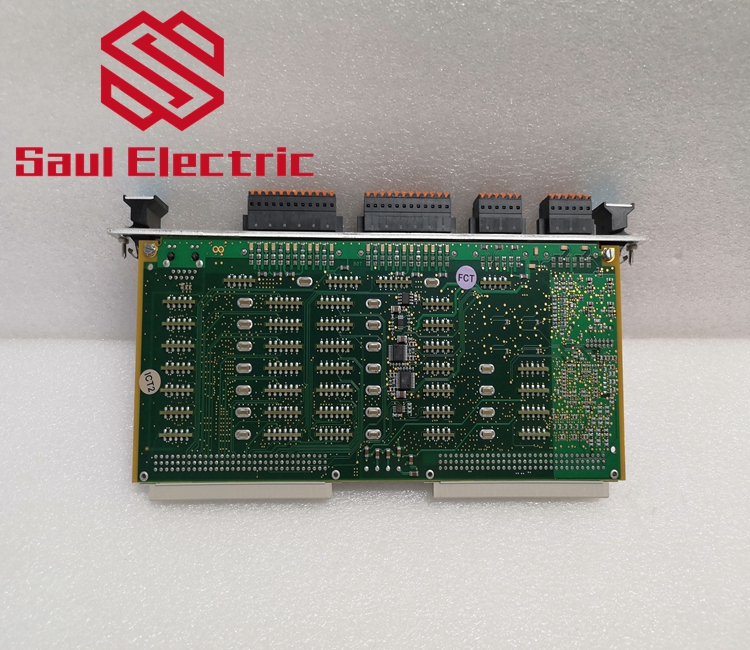

620-002-000-113 620-003-111-112 VM600 XIO16T Extended vibration monitoring card The XMV16 / XIO16T extended vibration monitoring card pair consists of an XMV16 extended vibration monitoring card and an XIO16T extended input/output card. This card pair provides all of the interfacing and signal processing functions required of an intelligent data acquisition system and is a central element in the VM600 series Total Monitoring Solution, from Meggitt Sensing Systems’ VibroMeter® product line. The cards are designed for operation with the VibroSight® software – to acquire and analyse your vibration data before communicating the results directly to a host computer using the on-board Ethernet controller. VM600 XMV16 Speed and phase reference (tachometer) inputs Number of independent channels：                                                                                  4 Speed measurement :                                                                                                           1 to 100000 RPM (0.017 Hz to 1.667 kHz) Speed measurement resolution :                                                                                       5 ns Edge detection :                                                                                                                    Rising or falling Input signal type：                                                                                                              Tachometer channels 1 and 2 support voltage and current inputs. Tachometer channels 3 and 4 support voltage inputs only. Current measuring resistor :                                                                                             200 Ω Tachometer voltage range :                                                                                               −20 to 20 Vdc Tachometer current range :                                                                                              −30 to 30 mA Input impedance :                                                                                                               ≥100 kΩ Maximum pulses per revolution :                                                                                    128 for speed calculation 1 only for phase reference Triggering thresholds :                                                                                                      Rising = ⅔ of peak-to-peak value, falling = ⅓ of peak-to-peak value Input voltage range :                                                                                                          0.8 to 500 Vpeak-to-peak in range 0.3 Hz to 10 kHz 2.0 to 500 Vpeak-to-peak in range 10 kHz to 50 kHz Minimum input voltage for reliable detection • Square-wave input signal :                                                                                            0.8 Vpeak-to-peak (0.016 Hz to 10 kHz) 2.0 Vpeak-to-peak (10 kHz to 50 kHz) • Sinusoidal input signal :                                                                                                10.0 Vpeak-to-peak (0.016 Hz to 1 Hz) 2.0 Vpeak-to-peak (1 Hz to 10 Hz) 0.8 Vpeak-to-peak (10 Hz to 10 kHz) 2.0 Vpeak-to-peak (10 kHz to 50 kHz) Range of DC component :                                                                                                −20 to 20 V Maximum common mode voltage :                                                                               ±50 V Protection filters :                                                                                                             Filtered for protection against EMI (electromagnetic interference), conforming to CE standards VM600 rack signal sharing • XMV16 and XMVS16 :                                                                                                  To and from the VM600 tacho bus (up to 6 lines)   Vibro-meter VM600 product recommendations 200-510-076-114 200-510-111-034 VM600 MPC4丨Vibro-meter machinery protection card ，200-582-915-032 VM600，VM600-ABE040 204-040-100-011，620-002-000-113 620-003-111-112 VM600 XI016T，200-566-000-012 200-566-101-012 VM600 IOCN，200-560-000-018 200-560-101-015 VM600 IOC4T，620-002-000-113 620-003-111-112 VM600 XIO16T，VM600 RPS6U 200-582-200-011，VM600 RPS6U 200-582-500-013，VM600 CPUM 200-595-100-014，VM600 MPC4 200-510-071-113 200-510-111-034，VM600 CPUM ，VM600 MPC4 ，VM600 MPC1，200-510-017-019 200-510-111-013 VM600 MPC4，Vibro-meter VM600 RPS6U Power module , Vibro-meter Input / Output Card VM600 IOC16T , Vibro-meter VM600 ABE040 204-040-100-011 system racks More…..   Show More Show Less
